活性炭吸附箱概述

        活性炭吸附箱是以活性炭為主要吸附物質用于廢氣吸附及廢水深度處理的裝置。其中，活性炭是用木材、煤、果殼等含碳物質在高溫缺氧條件下活化制成，它具有非常大的比表面積（500-1700m2/g）和很高的吸附能力，正是由于活性炭的這種特性，常用于有機氣體的吸附，包括苯、酯、醇、酮、醛、酚、汽油等場合?；钚蕴课椒▽?duì)低濃度、大風量或間歇作業產生的廢氣有其獨特優點。也常與噴淋吸收塔、UV光解催化裝置或催化燃燒裝置組合使用。

       DAHT系列活性炭吸附箱是我公司研制生產的一種廢氣過濾吸附的環保設備產品，活性炭吸附箱由箱體和裝填在箱體內的吸附單元組成，采用具有高吸附能力的活性炭作為吸附材料，能夠同時處理多種混合廢氣?；钚蕴课较湎潴w可采用不銹鋼、碳鋼或PP板等材質制作，具有吸附效率高、適用面廣、維護方便、能同時處理多種混合廢氣等優點。

       廢氣由風機提供動力，負壓進入活性炭吸附箱后進入活性炭吸附層，由于活性炭吸附劑表面上存在著未平衡和未飽和的分子引力或化學鍵力，因此當活性炭吸附劑的表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在活性炭表面，此現象稱為吸附。利用活性炭的吸附能力，使廢氣與大表面的多孔性活性炭吸附劑相接觸，廢氣中的污染物被吸附在活性炭表面上，使其與氣體混合物分離，凈化后的氣體高空排放。

活性炭吸附箱功能用途

      活性炭吸附箱采用高質量的活性炭作為吸附劑，利用吸附劑本身的表面作用力以及非常大的比表面積，在有機廢氣與吸附劑充分接觸的過程中，吸附劑將有機廢氣分子吸附于表面，從而達到去除有機廢氣的目的。

       活性炭吸附箱主要用作工業廢氣處理及各種化工車間里、涂裝、噴漆、家電、制鞋、塑料揮發或滲漏出有害廢氣處理的凈化及臭味的去除，宜適用于低濃度（10～100ppm）的不適宜采用直接燃燒或催化燃燒和回收處理的有機廢氣，尤其對大風量的處理場所，可獲得滿意的經濟效益和社會效益。

       活性炭吸附箱根據吸附單元的數量和風量共分為多種規格，并且選擇不同的填料可以處理多種不同廢氣，主要包括三大類：

1．酸性廢氣，例如H2SO4、HCL、HF等；

2．酸性廢氣，例如NH3等；

3．有機廢氣和臭味，例如：苯類、酚類、醇類、醚類、酊類等；

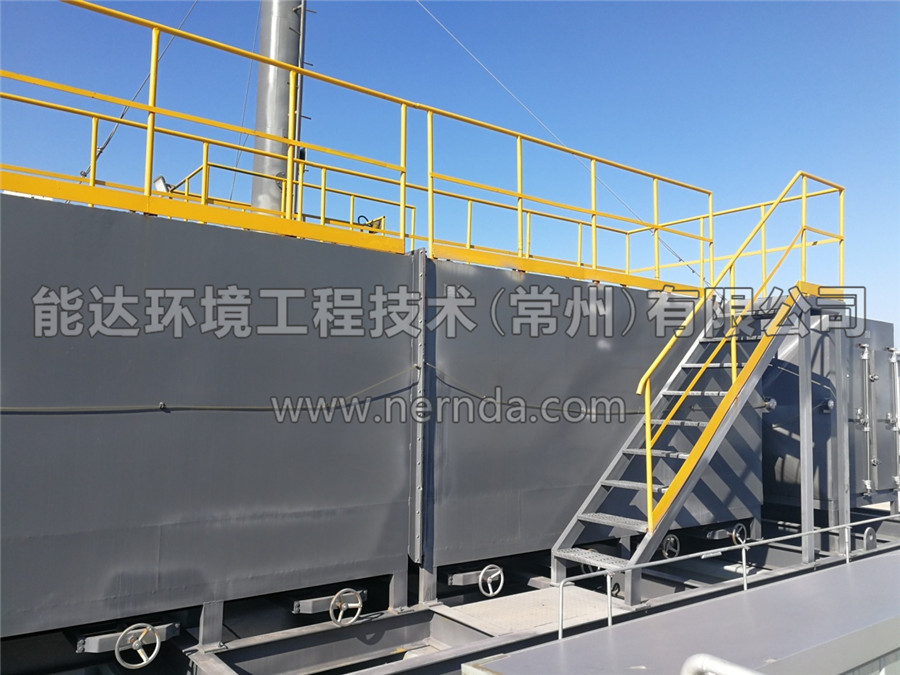

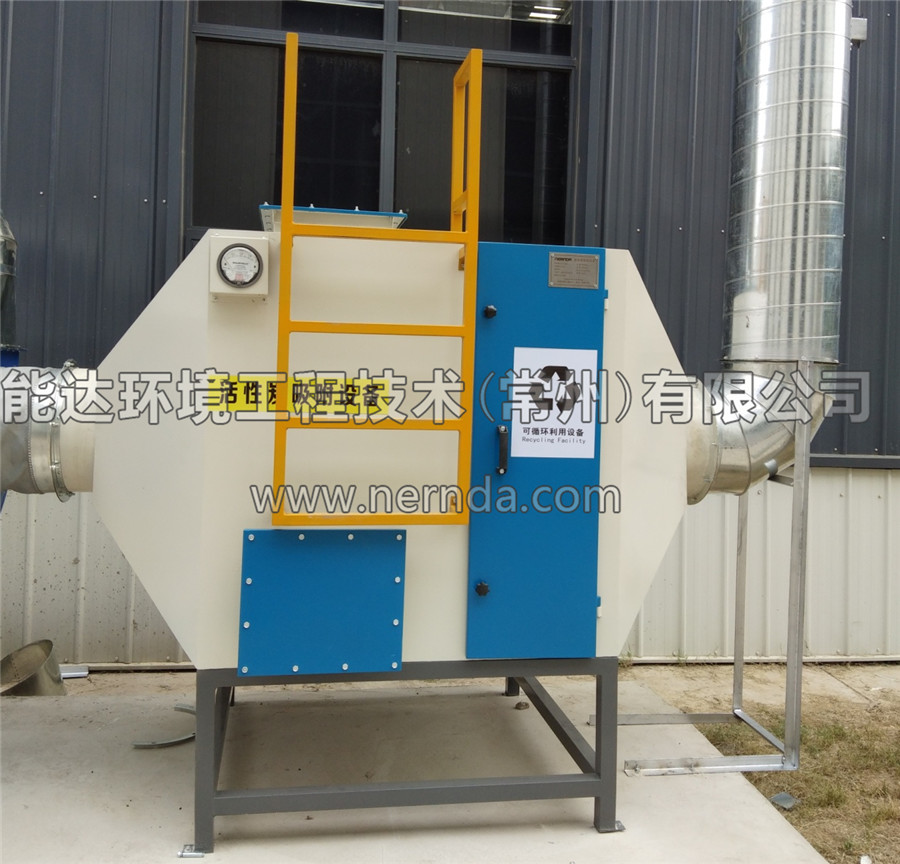

活性炭吸附箱圖片

活性炭吸附箱工作原理

　　活性炭是一種很細小的炭粒，有很大的表面積，而且炭粒中還有更細小的孔—毛細管。這種毛細管具有很強的吸附能力，由于炭粒的表面積很大，所以能與氣體（雜質）充分接觸；當這些氣體（雜質）碰到毛細管時就被吸附，從而起到凈化氣體的作用。

       根據吸附過程中活性炭分子和污染物分子之間作用力的不同，可將吸附分為兩大類：物理吸附和化學吸附（又稱活性吸附）。在吸附過程中，當活性炭分子和污染物分子之間的作用力是范德華力（或靜電引力）時稱為物理吸附； 當活性炭分子和污染物分子之間的作用力是化學鍵時稱為化學吸附。

      物理吸附主要發生在活性炭去除液相和氣相中雜質的過程中。活性炭的多孔結構提供了大量的表面積，從而使其非常容易達到吸收收集雜質的目的。就象磁力一樣，所有的分子之間都具有相互引力。正因?yàn)槿绱?，活性炭孔壁上的大量的分子可以產生強大的引力，從而達到將介質中的雜質吸引到孔徑中的目的。必須指出的是，這些被吸附的雜質的分子直徑必須是要小于活性炭的孔徑，這樣才可能保證雜質被吸收到孔徑中。這也就是為什么我們通過不斷地改變?cè)牧虾突罨瘲l件來創造具有不同的孔徑結構的活性炭，從而適用于各種雜質吸收的應用。

       除了物理吸附之外，化學吸附也經常發生在活性炭的表面?；钚蕴坎粌H含碳，而且在其表面含有少量的化學結合、功能團形式的氧和氫，例如羧基、羥基、酚類、內脂類、醌類、醚類等。這些表面上含有的氧化物或絡合物可以與被吸附的物質發生化學反應，由于化學鍵強，對污染物分子的結構影響較大，故可把化學吸附看做化學反應。

      簡言之，活性炭固體表面上存在著未平衡和未飽和的分子引力或化學健力，當此固體表面與廢氣接觸時，就能吸引氣體分子，使其濃聚并保持在固體表面，污染物質及氣味從而被吸附?；钚蕴渴褂靡欢螘r(shí)間后，吸附了大量的有機污染物，逐步趨向飽和，喪失了工作能力，同時，系統阻力也增大。因此，應定期進行活性炭的再生或更換。

活性炭吸附箱工藝流程

       車間有機廢氣通過吸氣罩收集，在排風機作用下，經過管道輸送進入干式過濾器，再進入活性炭吸附箱，有機污染物被活性炭吸附，凈化后的氣體經風機增壓后達標排放?；钚蕴课斤柡秃?，請廠家再生后回用。

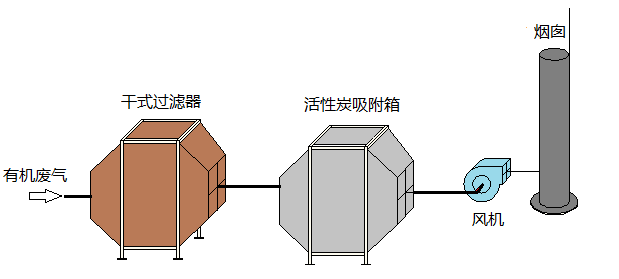

不含塵有機廢氣活性炭吸附工藝圖

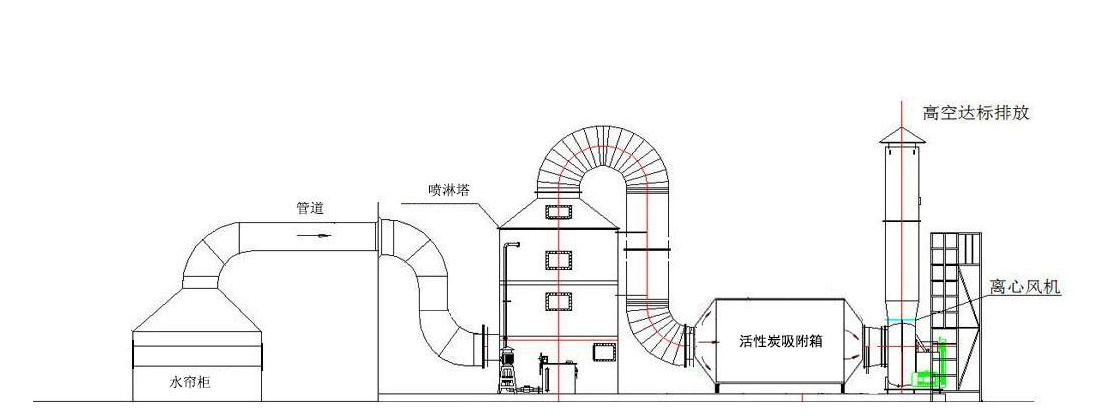

含塵有機廢氣/高溫廢氣處理活性炭吸附工藝圖

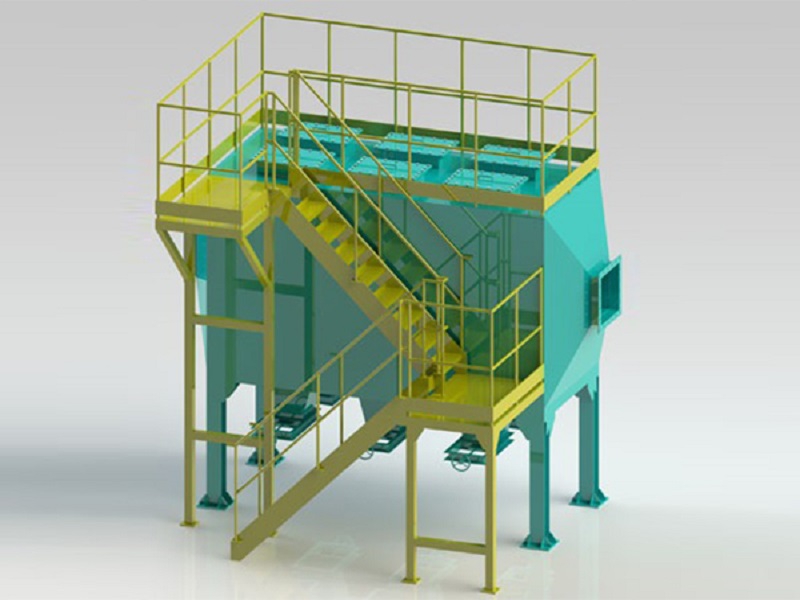

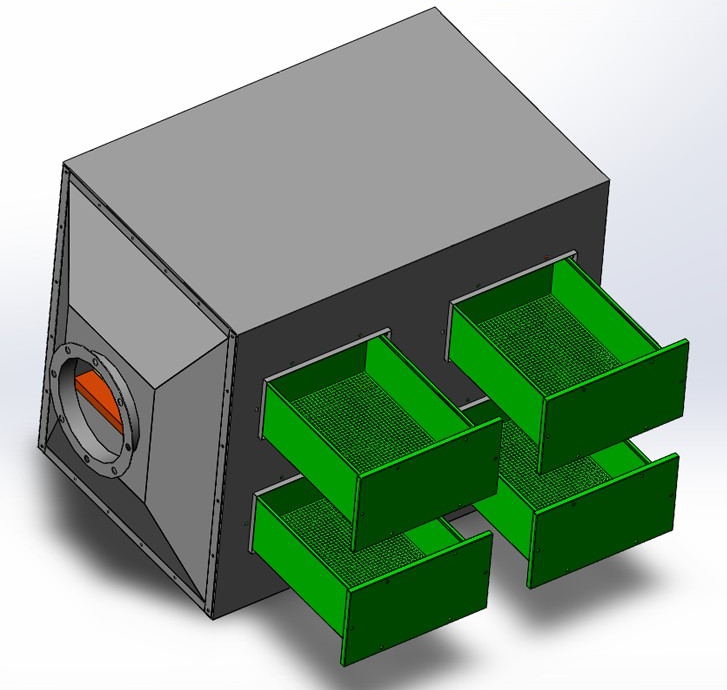

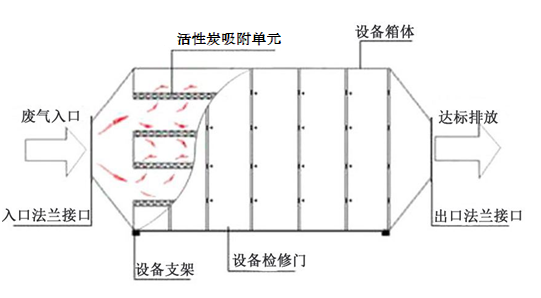

活性炭吸附箱結構圖

       活性炭吸附箱主要由：箱體、支架、過濾器、吸附單元、壓差表、裝卸料門（閥）、檢修爬梯護欄等組成。

       活性炭吸附箱型式可設計為：立式、橫臥式、圓桶式，材質可采用304、碳鋼、PP、 FRP等。常用填充活性炭有椰殼及煤質活性炭，內部可進行防腐處理，具有抗強酸堿及鹽份的腐蝕，在長期運轉使用狀況下，不受其它因素氧化腐蝕。主結構體厚度須根據各型號及處理量確定，且具有足夠補強，能夠負擔結構體及運轉中所需的負荷，并配備必要的操作平臺。

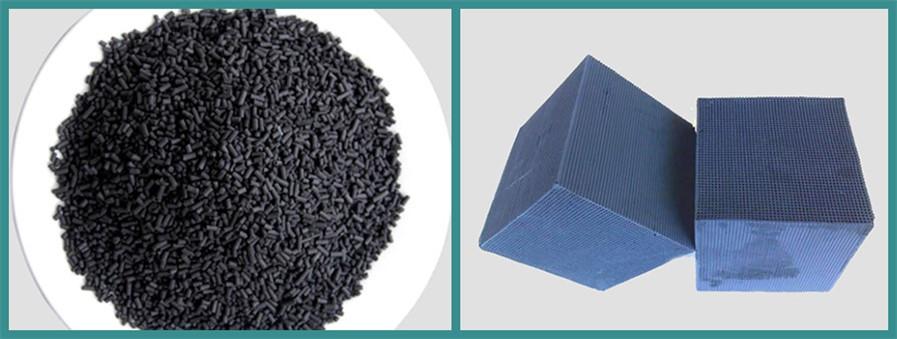

      吸附單元是活性炭吸附箱內安裝的核心部件。每個吸附單元根據設計裝填有一定量的吸附劑（顆?；钚蕴?、蜂窩狀活性炭、活性炭纖維等）。吸附單元在活性炭吸附箱箱體內分層抽屜式安裝，能夠非常方便從兩側的檢查門取出，并且檢查門開啟方便、密封嚴密。也可以采用整體式結構從上部裝料，底部卸料的結構。

活性炭吸附箱應用范圍

1．活性炭吸附箱主要用于大風量低濃度的有機廢氣處理；

2．活性炭吸附劑可處理凈化多種有機和無機污染物：苯類、酮類、醇類、醚類、烷類及其混合類有機廢氣、酸性廢氣、堿性廢氣；

3．對《國家惡臭污染控制標準》中規定的八大惡臭物質硫化氫、氨、甲硫醇、甲硫醚、二硫化碳、苯乙烯、二甲二硫均能有效去除；

4．主要用于制藥、冶煉、化工、機械、電子、電器、涂裝、制鞋、橡膠、塑料、印刷及環保脫硫、除臭和各種工業生產車間產生的有害廢氣的凈化處理；

活性炭吸附箱特點

●　采用優質活性碳作為吸附媒介；

●　能同時處理多種混合廢氣；

●　吸附效率高，可達90%以上；

●　結構簡單，維護方便；

●　設計合理，運行效果穩定；

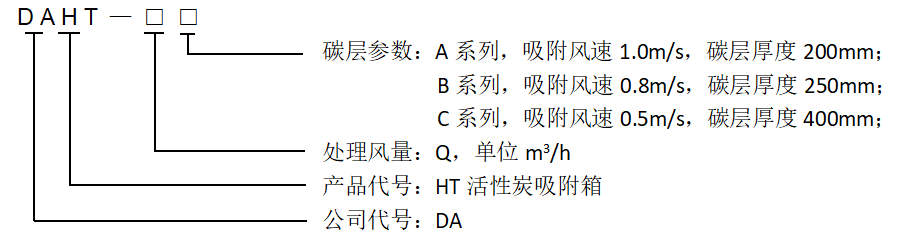

活性炭吸附箱型號

以下為我公司活性炭吸附箱的型號命名規則，相關參數所表示的含義如下所述。

示例：

DAHT-5000B：表示處理風量為5000m3/h的活性炭吸附箱，碳層吸附風速0.8m/s，厚度250mm。

活性炭吸附箱技術參數表

活性炭吸附箱設計選型

 只有科學合理的設計，才能保證活性炭吸附箱的吸附效果，因此在設計時應考慮到以下幾點：

1. 有機氣體的物理特性：有機氣體的溫度、濕度、濃度等是我們?cè)O(shè)計時必須要了解的，特別是有機氣體的濃度，它是我們?cè)O(shè)計活性炭箱的重要依據之一。

2. 有機氣體的化學特性：有機氣體的氣體分子量是我們?cè)O(shè)計時的又一個重要依據之一。另外氣體中是否混有酸性、堿性氣體，這兩種氣體會腐蝕主體材料，所以在設計時也應該考慮到，并在氣體進入活性炭吸附箱之前將這兩種氣體處理掉。

3. 其他因素：設計的處理風量、活性炭吸附箱每天的工作時間、活性炭的更換頻率，在設計時都要向客戶詳細地了解。

4. 進口溫度如高于50℃的廢氣應増加冷卻系統后才能進入吸附箱，廢氣冷卻散熱量由工藝設計確定。

5. 若使用單位廢氣中有嚴重的漆霧或顆粒物，必須增加與活性炭吸附箱配套的漆霧凈化器或除塵裝置。

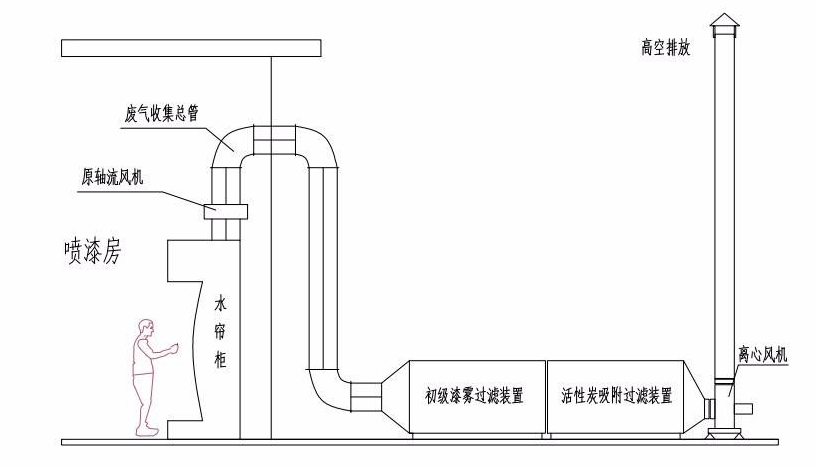

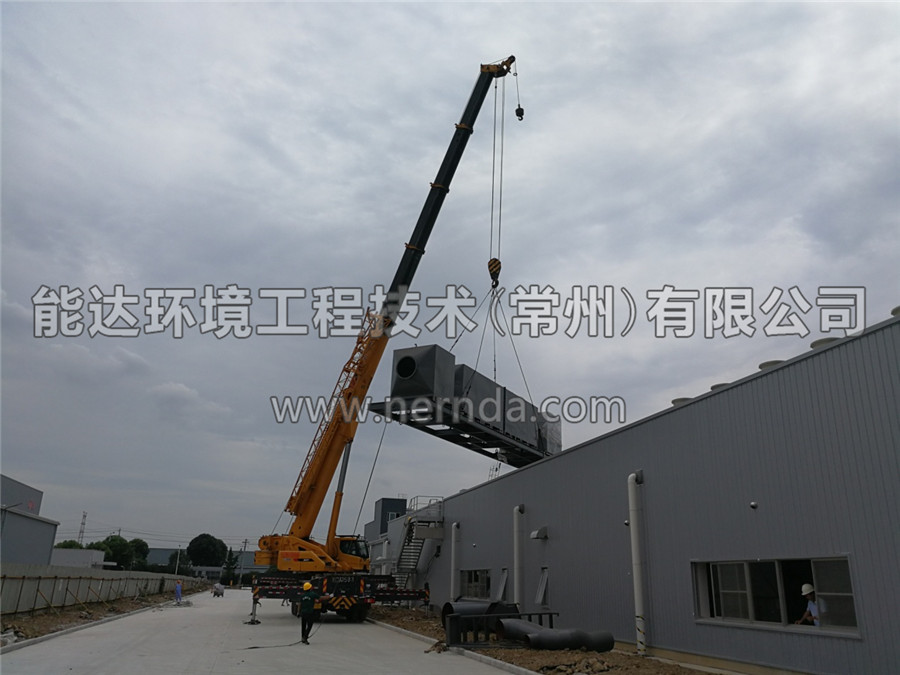

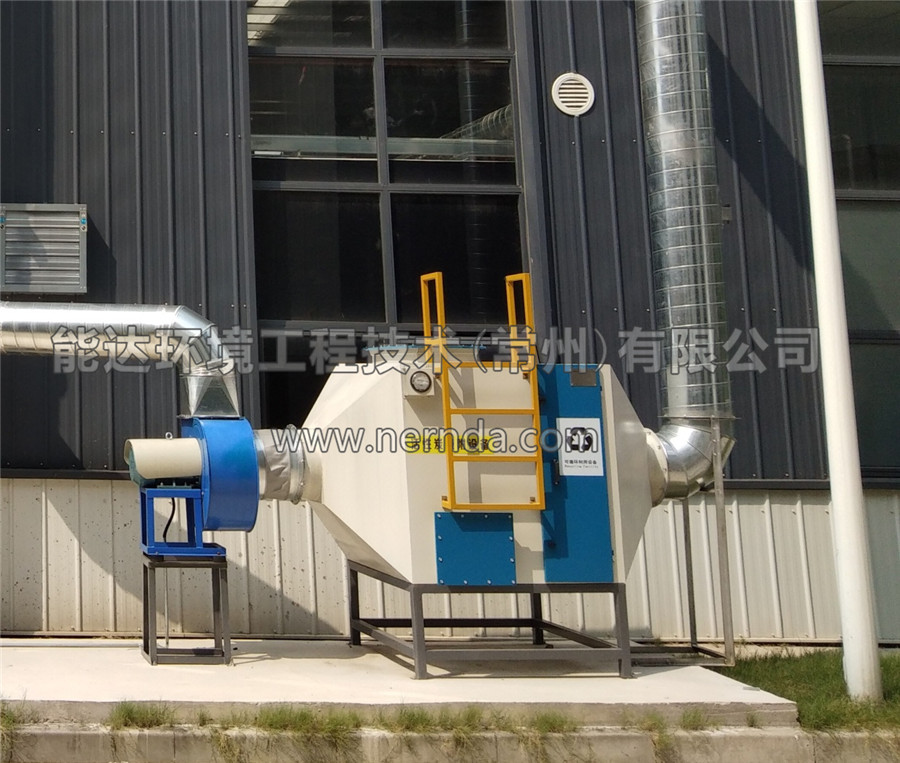

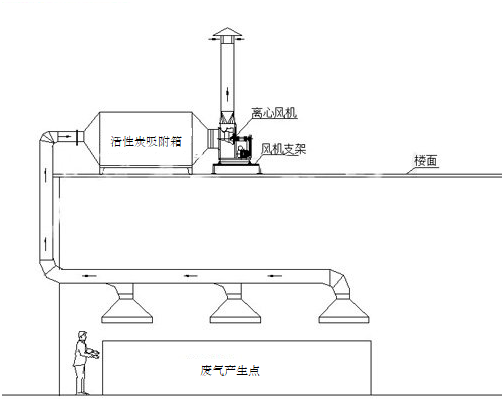

活性炭吸附箱安裝示意圖

活性炭吸附箱車間生產圖

核心優勢

制造能力

　　本公司擁有標準化的生產車間，擁有多臺鈑金設備、焊接設備、金加工設備及吊裝設備，擁有自主檢測設備、手段完善。

服務流程

1.　售前服務

本公司有工程師負責免費的售前技術服務，包括： 活性炭吸附箱選型、安裝、使用、維護保養等技術咨詢，提供活性炭吸附箱及系統設計方案。

2.　售中服務

在合同原則下，我們將會根據用戶的使用情況，對活性炭吸附箱做進一步的優化設計，確保用戶安裝使用方便。 當活性炭吸附箱安裝完畢后，如需協助調試，我們將會派員到現場服務。

3.　售后服務

7*24小時的運維服務?；钚蕴课较浔Ｐ奁趦?nèi)，在滿足使用條件并正確操作情況下，我們免費維修 。對所銷售產品提供終生的維修服務。

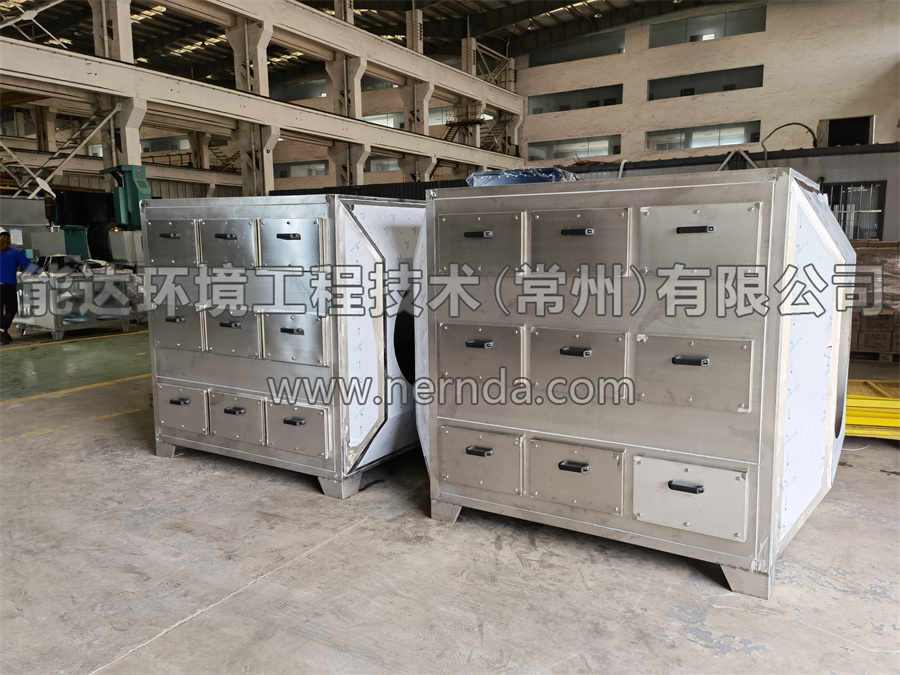

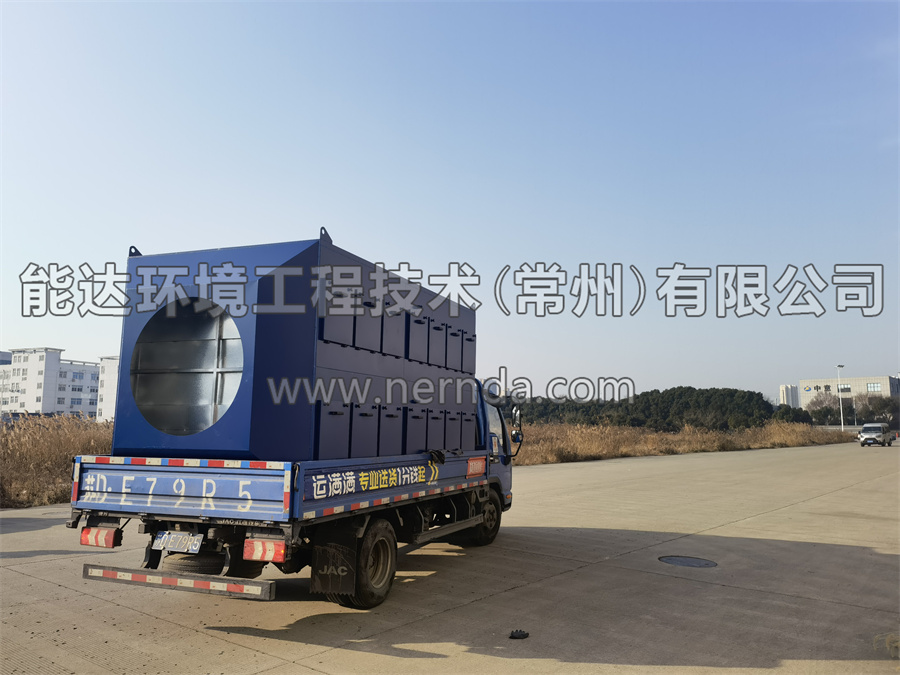

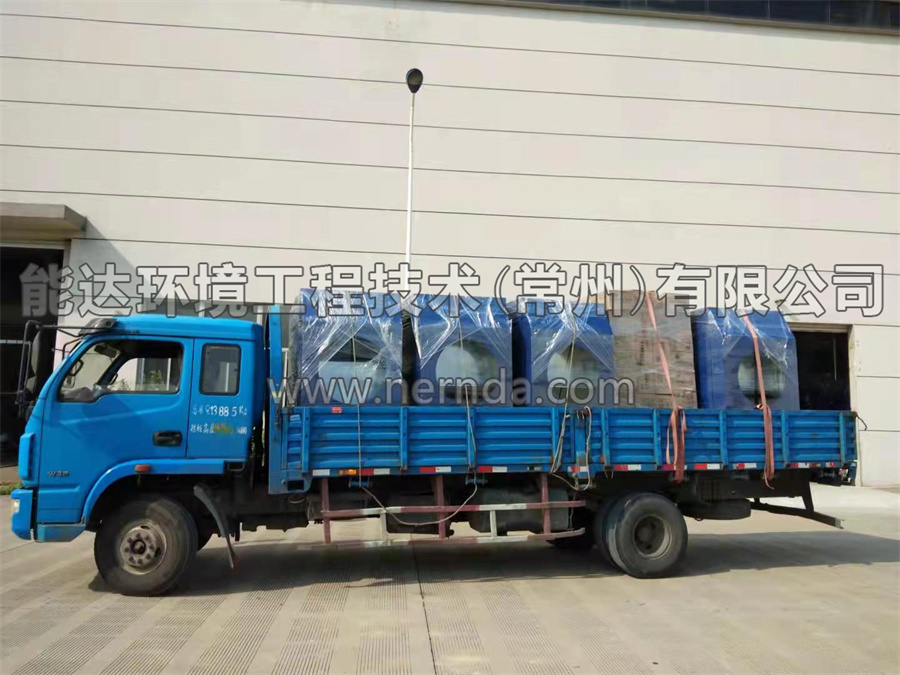

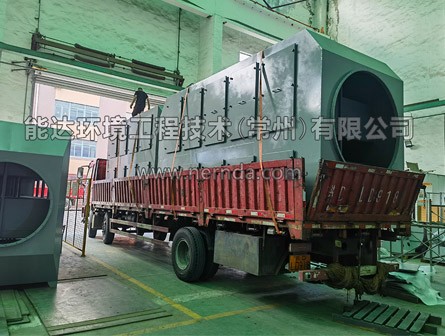

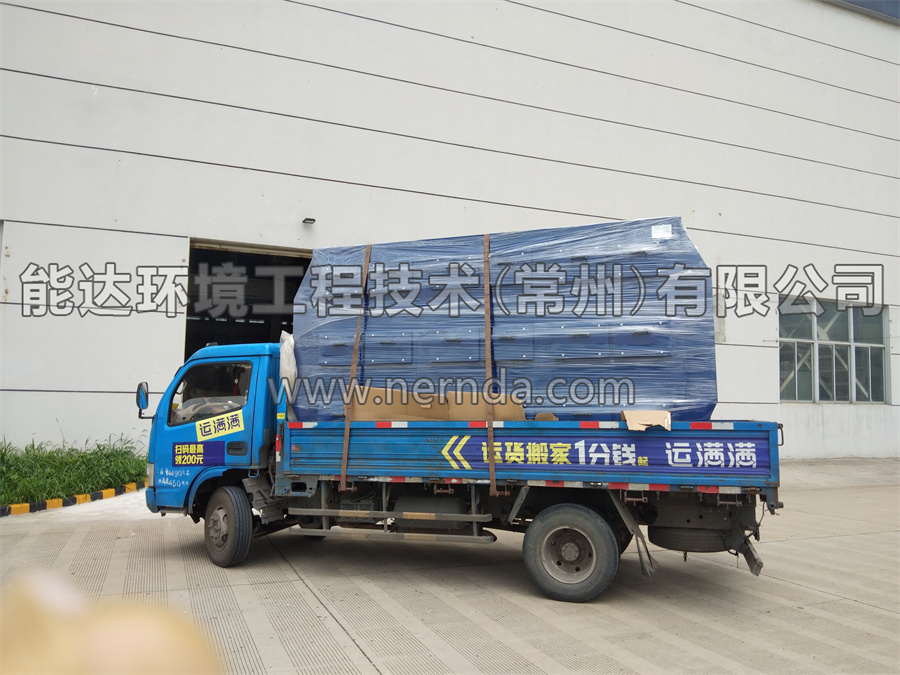

活性炭吸附箱發貨現場

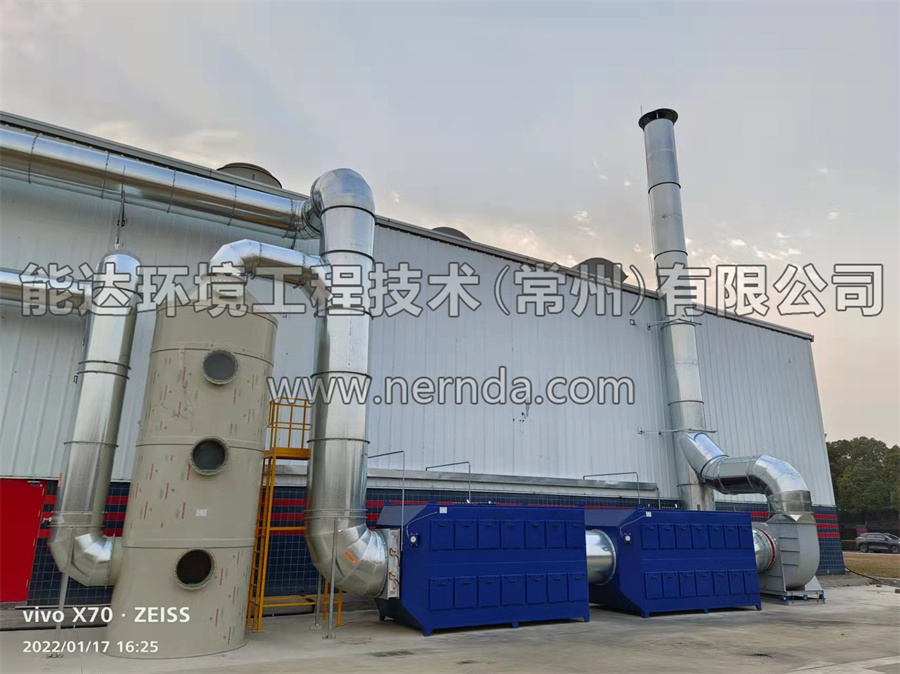

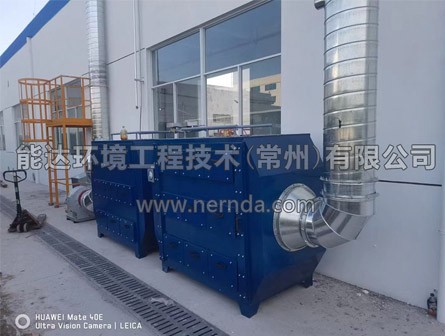

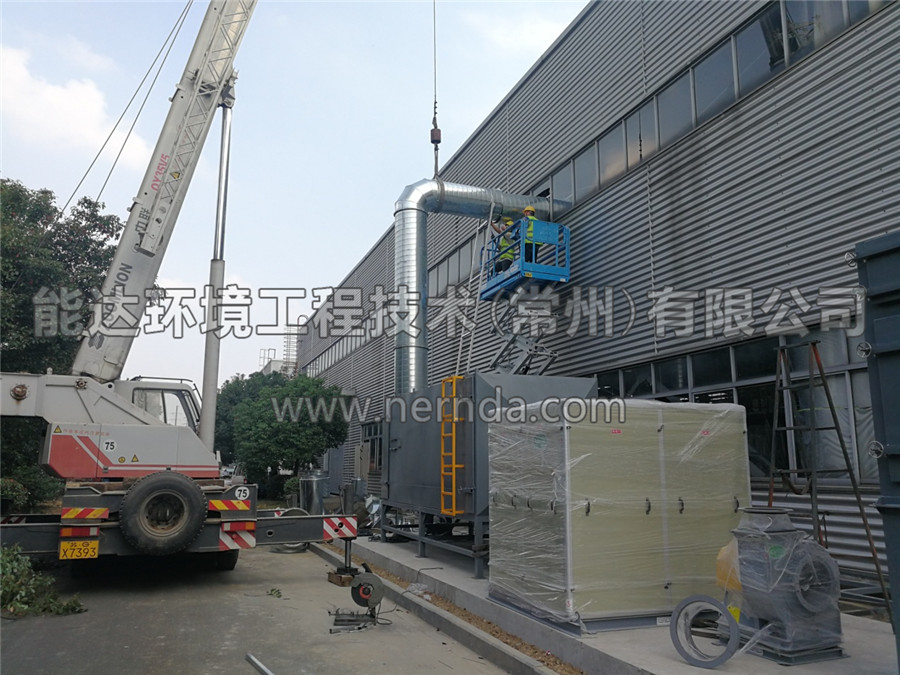

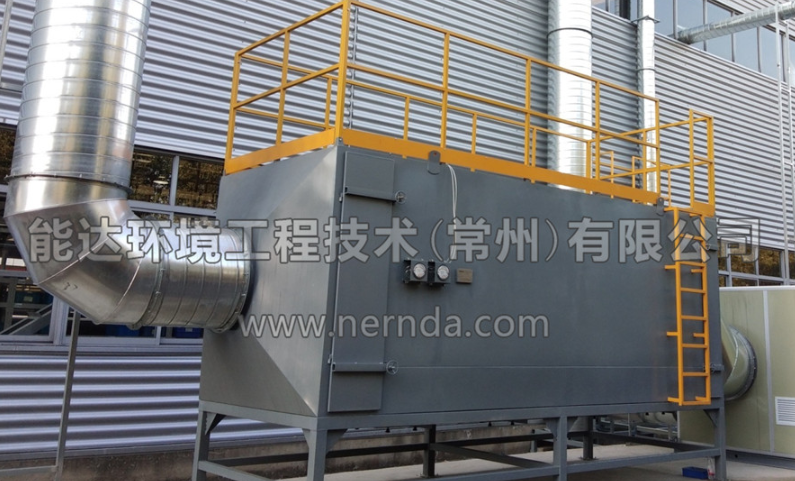

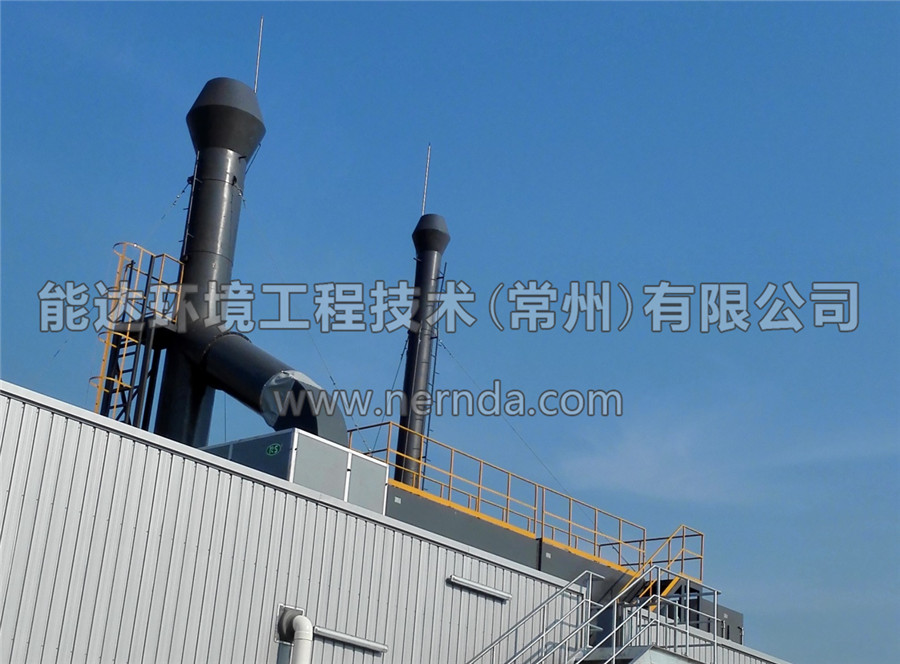

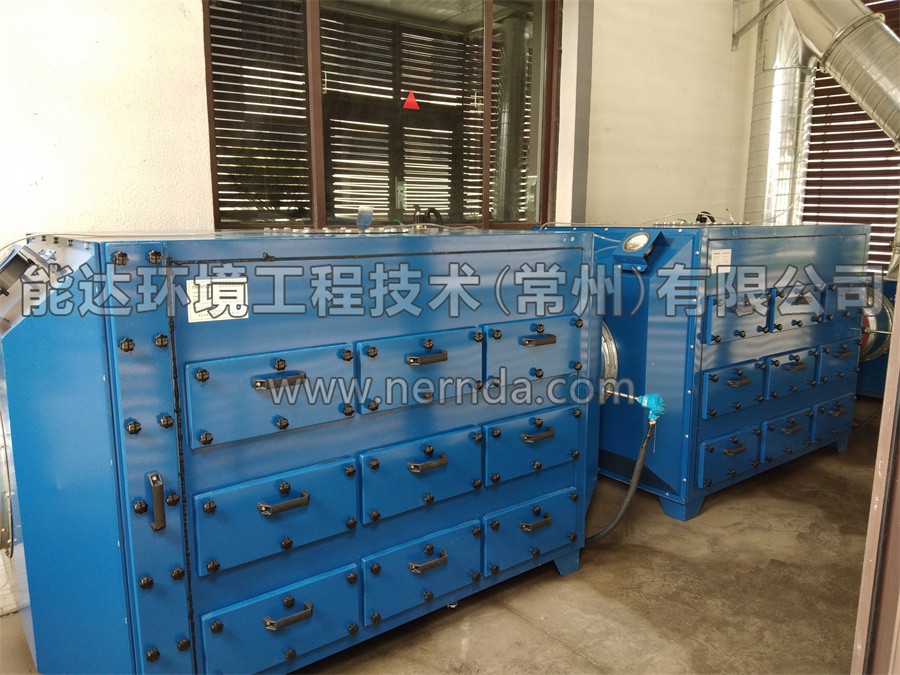

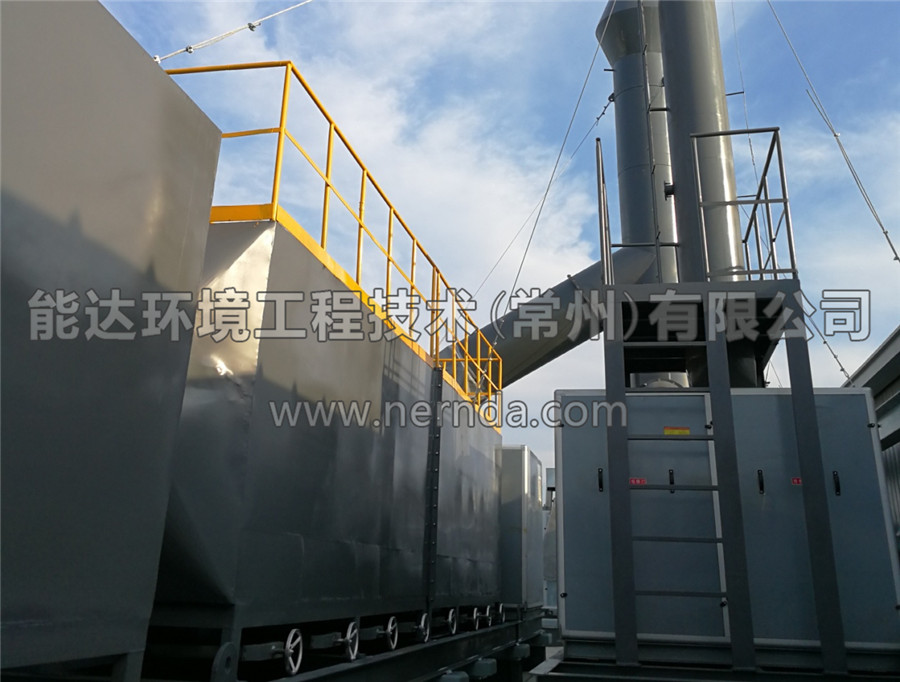

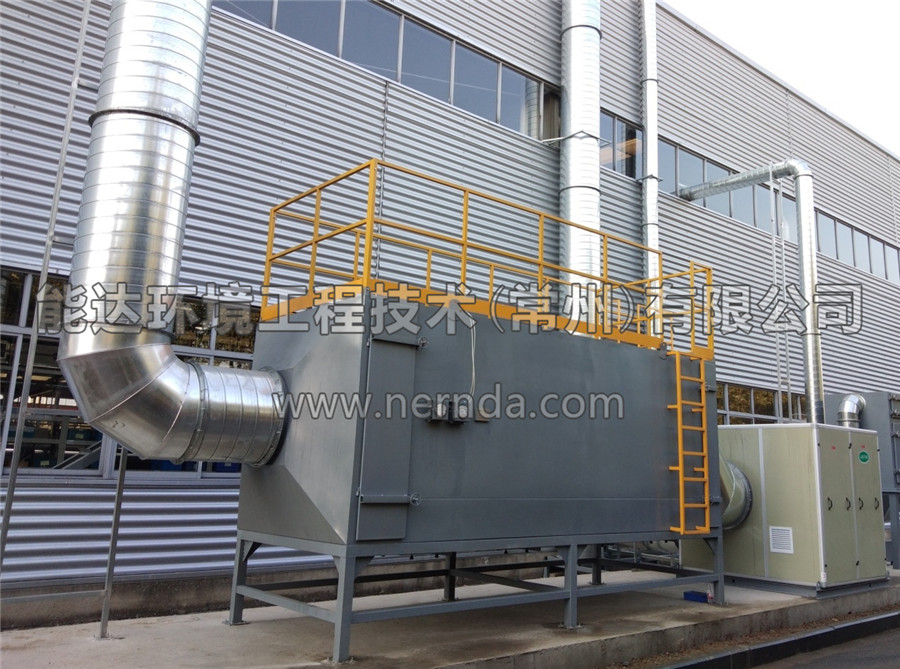

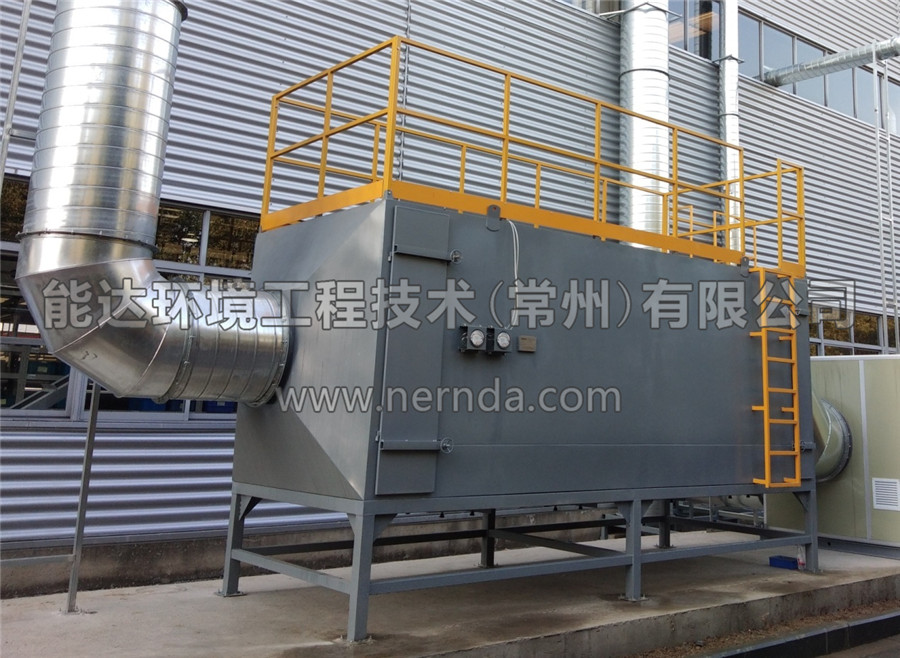

活性炭吸附箱工程案例

應用：有機廢氣凈化處理

客戶：江蘇某公司

概述：使用2套活性炭吸附箱，處理風量60000m3/h

應用：有機廢氣凈化處理

客戶：江蘇某公司

概述：使用1套活性炭吸附箱，處理風量25000m3/h

 應用：有機廢氣凈化處理

客戶：江蘇某公司

概述：使用1套活性炭吸附箱，處理風量3000m3/h

應用：有機廢氣凈化處理

客戶：江蘇某公司

概述：使用2套活性炭吸附箱，處理風量40000m3/h
